这块DIY墨水屏手表外观可盐可甜,无线蓝牙计步闹钟全都有 | 开源

还记得Pebble和索尼的墨水屏手表吗?

△图源:Wikipedia/SONY

现在,开源的墨水屏智能手表Watchy来了!

先来一睹为快,“PCB裸奔”风、“钢铁直男”风,以及注塑风……

△左图为改装版:Calculateur(图源:jochen)

对这些都无感?

没关系,开发者开源了用于3D打印的模型文件,用户可以定制自己想要的手表外观。

就像之前举办的设计比赛中这些作品:

此外,还有各种风格的表盘可供选择:

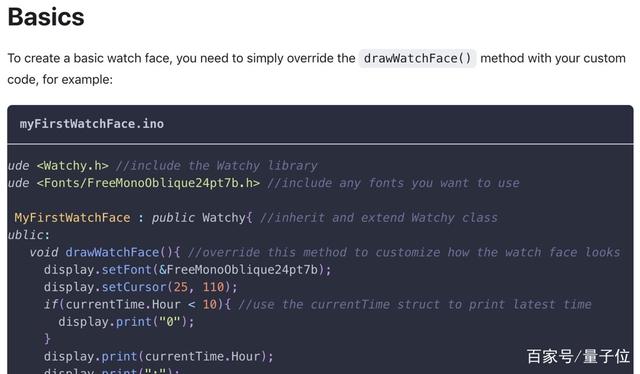

同样支持修改和自己创作,官网中给出了相当详细的教程:

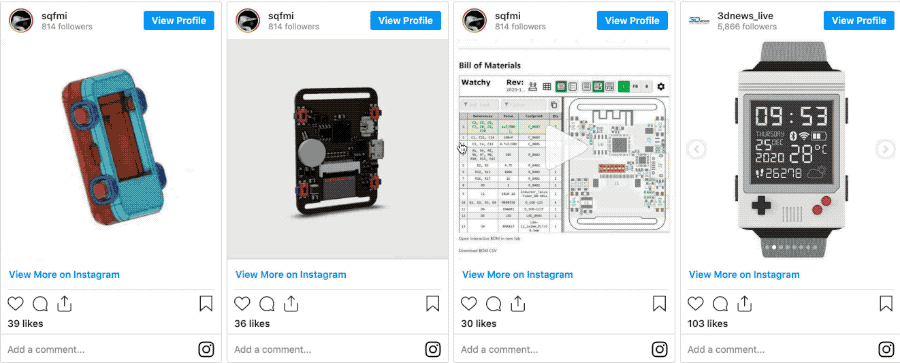

不少技术宅网友已经忍不住下手了,其中不乏硬核玩家。

不得不说,颜值这块儿拿捏得死死的~

硬件准备

那么,这块表的内部构造是怎样的呢?

首先,开发者选择了超低功耗的GDEH0154D67作为屏幕,这是一块分辨率200x200的1.54英寸墨水屏,采用SPI接口,售价不到40元。

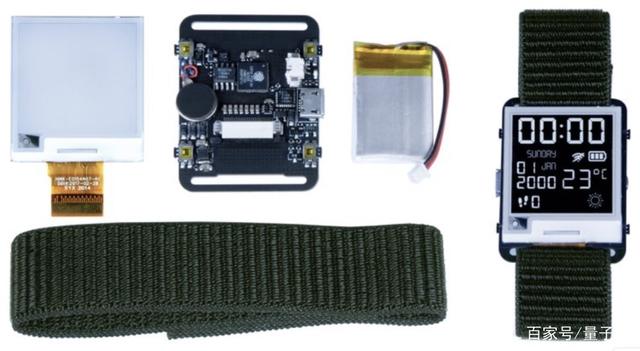

各个硬件在图中一目了然:

其中,微控制器选择的是乐鑫ESP32-PICO-D4模块(下图红色部分),ESP32芯片集成了2.4G无线蓝牙功能。

主要的硬件和功能还包括:

Silabs出品的USB转UART模块CP2104(下图U3),便于随时随地进行编程;

超小型、三轴、低重力加速度传感器BMA423(下图U4),用于运动追踪和手势检测;

售价20元左右的实时时钟DS3231(下图U6),支持日历和闹钟功能;

用于振动的迷你电机1020;

4个触觉按钮K2-1114SA-A4SW-06。

200mAh的3.7V锂电池402030和天线SWRA117D。

想从零开始的朋友,可以通过官网的图表清单,查看详细的物料。

此外,开发者还给出了原理图:

软件部分

搞定硬件部分,就要解决软件方案了。

开发者已经把所用框架封装进Watchy.h ,制作者从GitHub中即可获取。

其中还提供了一个简单的C++ Arduino API,能够在方向感应和计步方面,简化BMA423传感器读数。

图形显示部分采用的是GxEPD2,这是一个用于SPI墨水屏的Arduino显示库,依赖于绘制图像和文本的Adafruit GFX库。

计时部分则采用了支持DS3231实时时钟的DS3232RTC,同样来自Arduino。

这块表的标准版售价为59美元,折合人民币不到380元,组装后你就可以得到一块可佩戴的PCB手表(加钢化膜)了。

如果想要阳极氧化铝外壳,则需要另付315元。

参考链接:

[1]https://watchy.sqfmi.com/docs/getting-started[2]https://github.com/sqfmi/Watchy[3]https://git.sr.ht/~jochen/Calculateur[4]https://www.crowdsupply.com/sqfmi/watchy[5]https://www.sony.com/en/brand/stories/en/our/products_services/feswatchu/[6]https://en.wikipedia.org/wiki/Pebble_(watch)
